Самодельная солнечная батарея. 2-я Часть. Крепление солнечных элементов на оргстекло. Много фото.

Всем привет сегодня продолжим тему самодельных солнечных батарей, и в этой части я покажу каким образом я соединял паяные солнечные элементы с оргстеклом (акрилом), саму пайку покажу в одном из следующих выпусков своего блога, так как все элементы что у меня были, уже спаяны. Для полноценной солнечной батареи (то есть батареи как она задумывалась изначально) потребуется спаять и соединить с акрилом еще 3 панельки 40 на 40 сантиметров.

Собственно процесс в фотографиях:

Данная панелька была пропаяна и закреплена на куске экобонда для сохранности во время ожидания акрила.

Это спирт, Септол название фирмы

Следующим этапом я с помощью спирта и ватки протер элементы, от пыли и остатков флюса:

Оставил не на долго просохнуть:

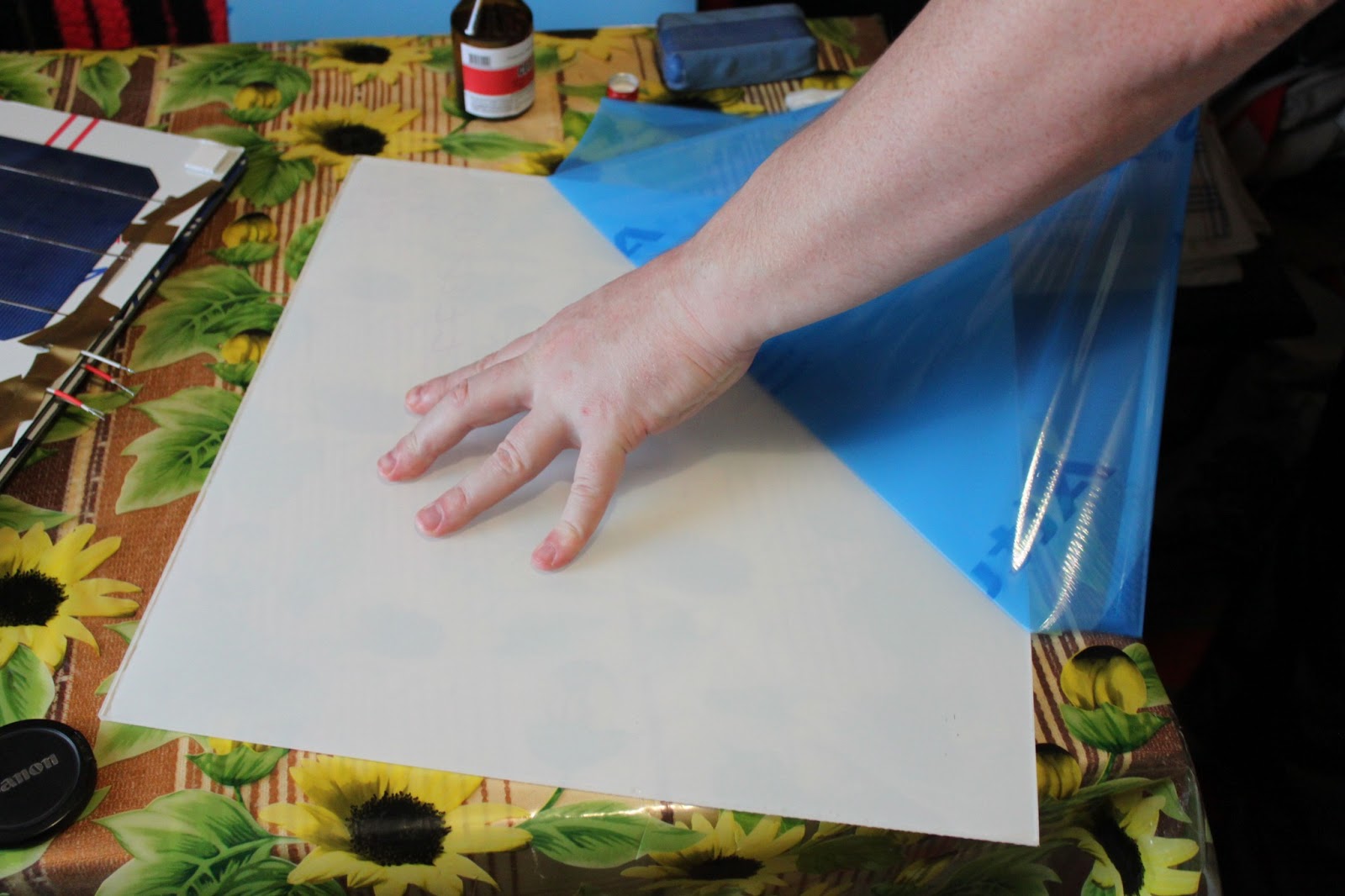

Затем взял лист акрила и снял с него защитную пленку с одной стороны:

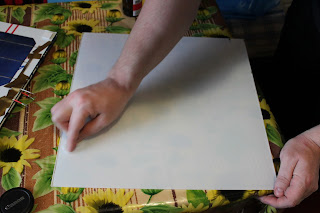

В момент когда снимается пленка, на акриле скапливается статическое электричество, для того чтобы его убрать, использую ватку смоченную в спирте, есть и другие способы, но мне подходит именно этот:

После того как протер акрил, отставляю его в сторону и беру уже подсохшие элементы. Начинаю аккуратненько отклеивать пленку которая удерживает их на экобонде:

После этой процедуры, просматриваю не осталось ли чего после первой отчистки элементов, нахожу некоторые участки с остатками флюса, и очищаю их тем же спиртом с ватой:

После ваты прохожу тряпочкой наклееной на губку для мытья посуды, это требуется для того чтобы убрать остатки самой ваты:

Как только поверхность элементов стала чистая, ложу на них, заранее подготовленный акрил (оргстекло):

Затем весь этот сендвич аккуратно беру и неспешно переворачиваю, следя за тем чтобы элементы сильно ни куда не сдвинулись:

После этого, снимаю лист экобонда, в моем случае, нужно делать все не спеша и предельно внимательно, чтобы не повредить элементы:

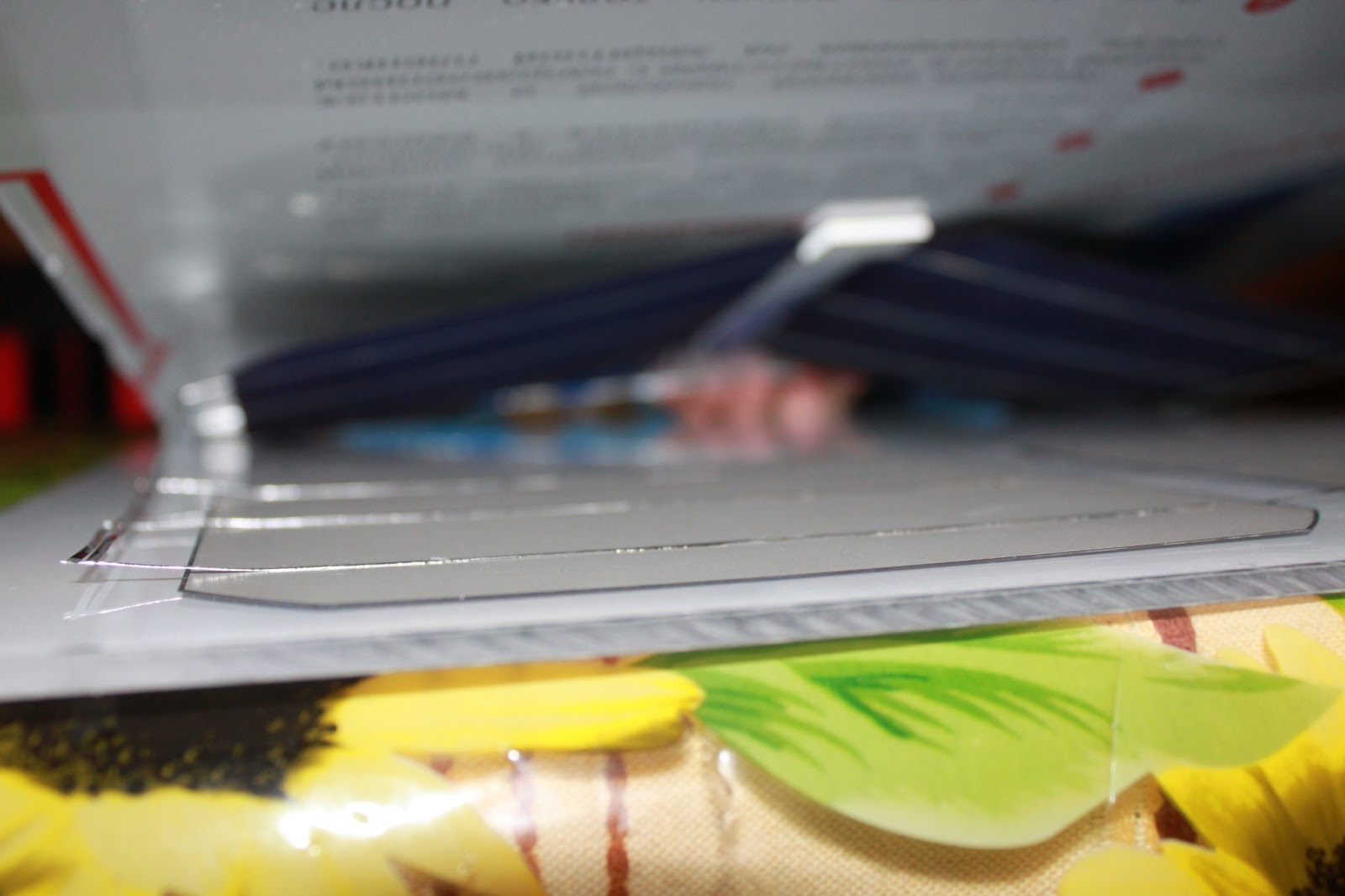

 На снимке сверху видно как элементы зацепились за кусочек пластика являющегося ограничителем во время хранения:

После того как слой экобонда был убран, нужно было разместить все элементы по центру. Делалось это на глаз, без использования измерительных приборов:

Следующим шагом был взят кусок автомобильной пленки Oracal 751 серии, эта пленка дороже той которую используют обычно для рекламных целей, но и гарантийный эксплуатационый срок её на порядок больше чем у дешевой:

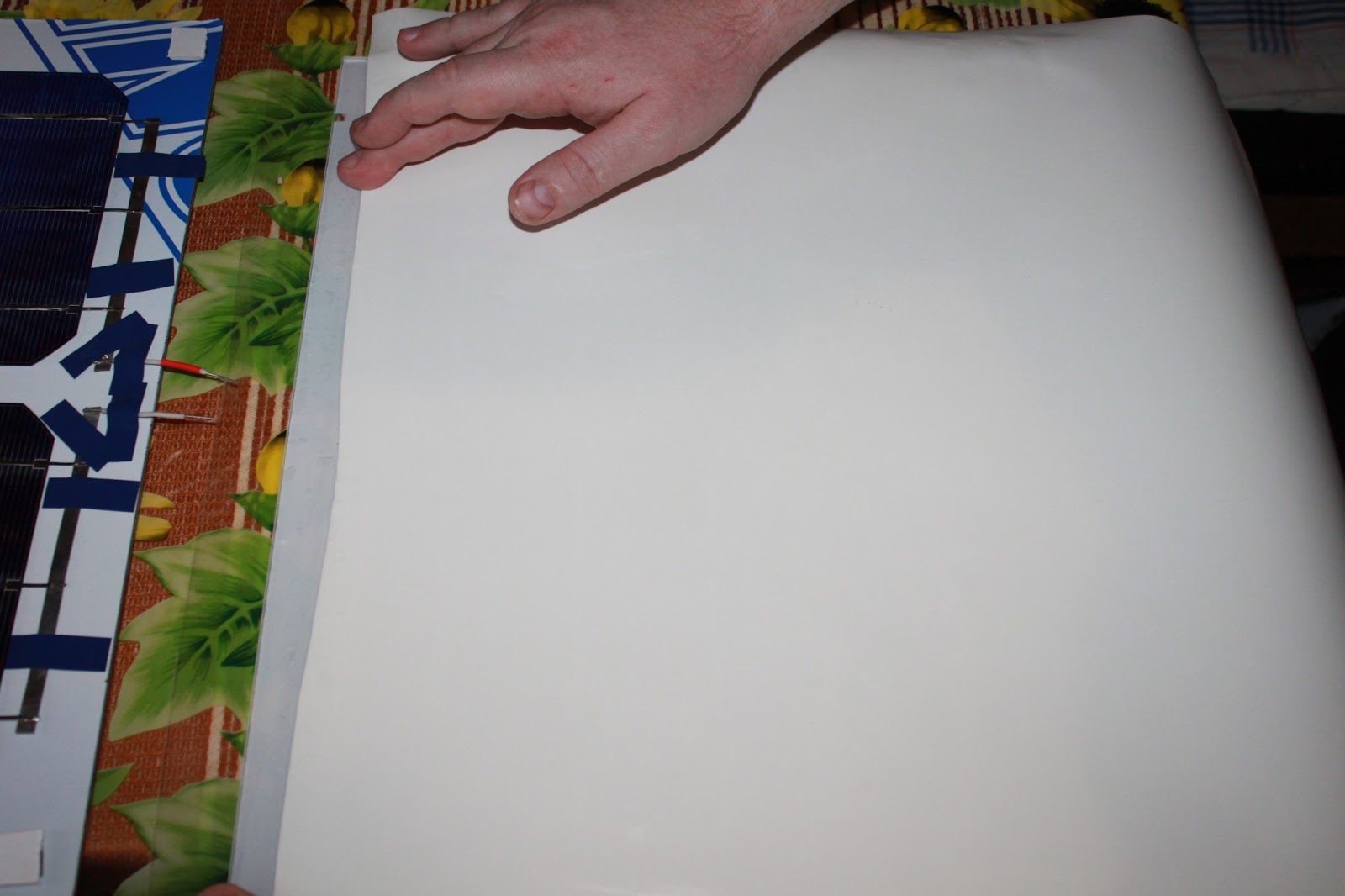

Выровняв пленку по акрилу, принялся за отрезание излишков пленки:

Для того чтобы сразу не приклеивать большой кусок пленки к акрилу с солнечными элементами, отрезал тоненькую полоску такой же пленки и закрепил ими элементы к акрилу, дабы они не двигались во время прикатывания пленки:

Далее отвернув от подготовленного большого куска кусочек пленки, прировнял его к акрилу клеевым слоем, но делал это аккуратно стараясь не повредить элементы. В этой статье будет выложено не одно видео подробного процесса:

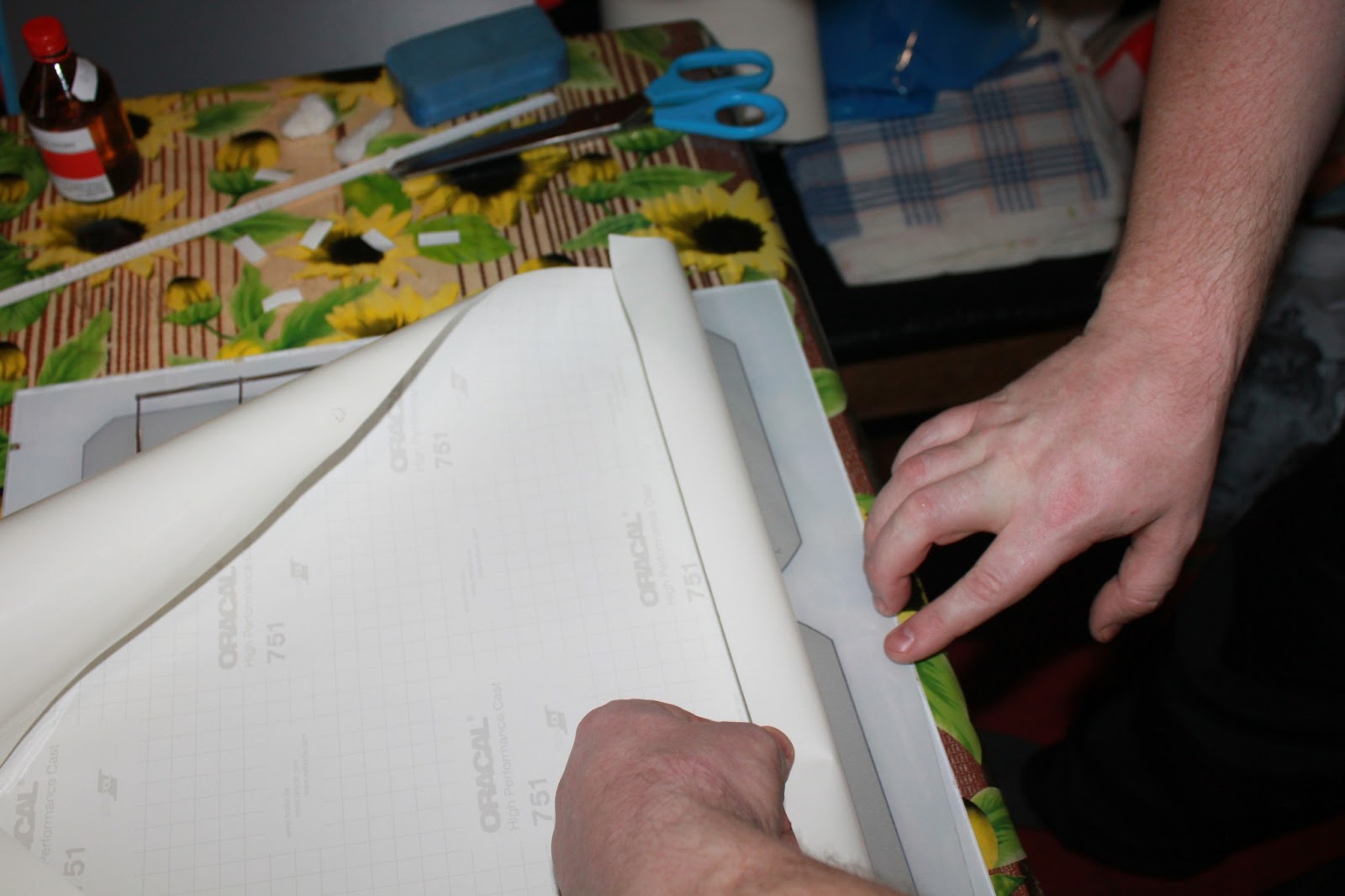

Как только прикатал начальным кусочком клеевой слой к акрилу, отвернул пленку вверх, чтобы оттянуть слой подложки (подложка бумага приклееная к клеевому слоу пленки, в момент приклеивания пленки, подложка убирается):

Завернул подложку таким образом, чтобы можно было легко её убирать и прикатывать пленку:

Начал неспеша, сильно не надавливая (особенно в районе солнечных элементов)(усилие прикладывал меньше чем вес руки), прикатывать пленку к акрилу (оргстеклу):

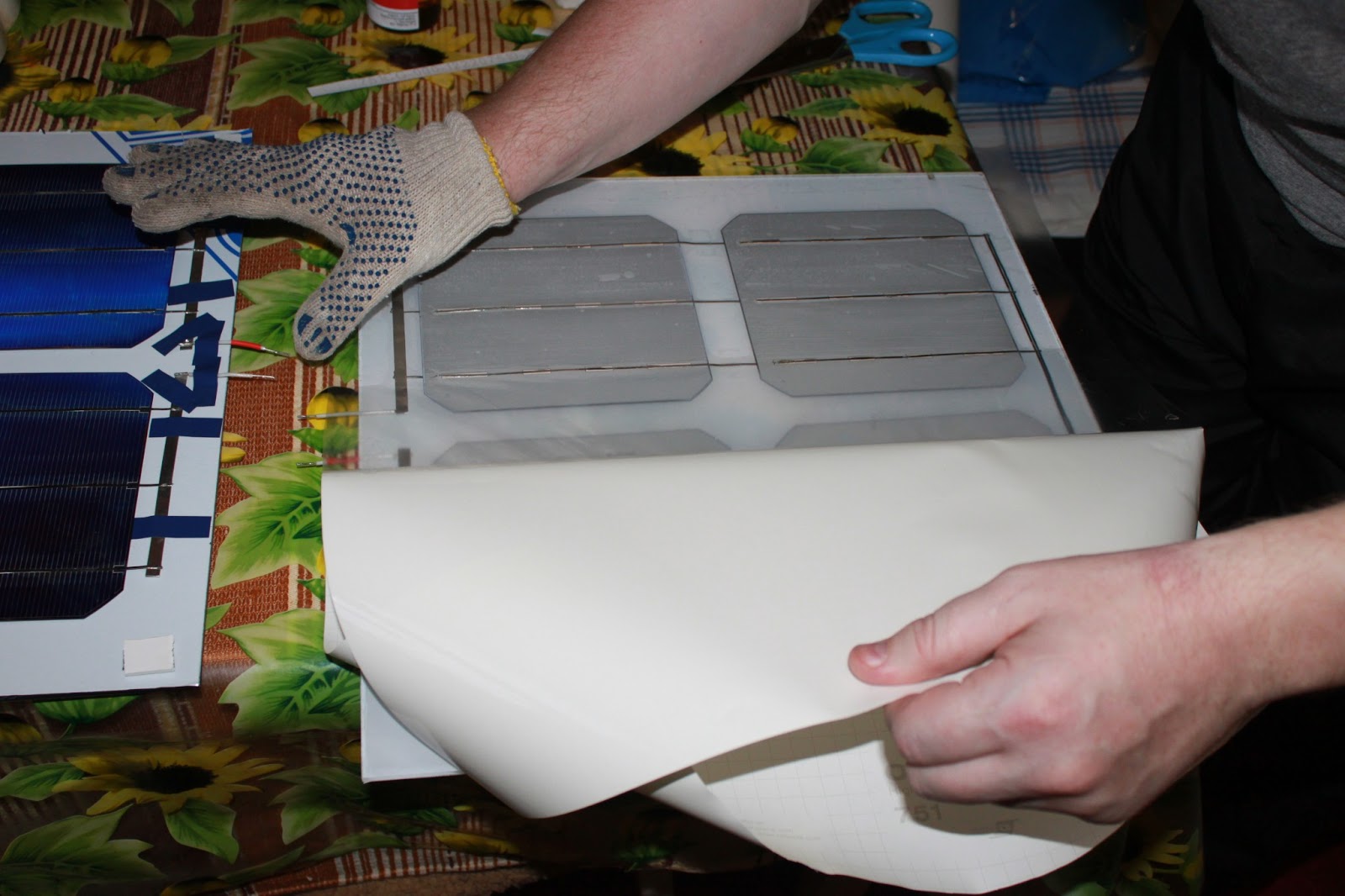

После того как проделал это на пол элемента, решил одеть строительную перчатку (пупырышками назад) так как она позволяла руке проще скользить:

После закатки пленки, просмотрел все более детально, и приступил к обрезанию излишков пленки с краев:

Подровнял пленку возле выходных контактов:

Что получилось на промежуточном этапе:

Снимаем вторую защитную пленку:

Протираем от статики:

Производим замеры генерации, в роли импровизированого солнца, фонарик на 600-700 люмен:

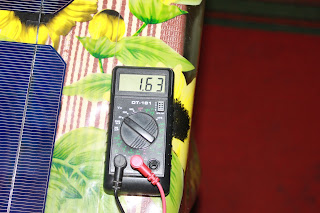

Маклимальный вольтаж эта батарея выдала, 1.85 вольт:

Все фото закончились :-))) теперь переходим к видео, в видео представлен такой же процесс как и на фото. Только в случае с видео использовалась уже панелька с другими солнечными элементами. Также видео мной снималось когда я еще не до конца разобрался с функциями фотоаппарата, и не добавил света для съемок. В следствии этого будет выложено еще одно видео без коментариев с наложеной музыкой, где будет так же показан процесс закатки пленки на акрил, но там света будет больше. Еще выложу 2 видео которые покажут разницу генерирования электричества солнечными панелями с использованием литого акрила и без него.

Начнем с видео показывающими разницу в генерации электричества.

Без акрила (оргстекла):

С акрилом (оргстеклом):

Ну, а теперь видео подготовки к закатыванию пленки:

Ну и не посредственно закатка пленки в 2-х частях:

В следующих выпусках блога, будет практичное применение, солнечных элементнов, пока на балконе за стеклом, а как только потеплеет попробую описать генерацию ими электричества в условиях для которых они создавались. Жду вас в гости в следующий раз, при желании подписывайтесь на блог на канал ютуба, на группу в контакте.
До встречи ;-).
