Солнечная батарея на балконе небольшой тест

Всем привет. Сегодня хочу рассказать о небольшом тестировании солнечных панелек у себя на балконе. Тест заключается в пробе запитать ноутбук от солнечной панели (кстати сейчас ноутбук второй час работает от альтернативной энергии ааааа класссссс) в облачную погоду.

Ну собственно фотки с комментариями:

 Таким образом были рассположены панельки на балконе. Зеленый и синий провод, это старое соединение к которому и следует последовательно подсоеденить новые панельки.

 Старая панель вырабатывала почти 9 вольт, она состояла из 4 панелек, новая панель так же состояла из 4 панелек, то есть в сумме по идее должно быть примерно 18 вольт. Покажу процесс пайки во время сединения панелей:

Это старая панель, она бракованная но номинал выдает.

Одной рукой снимал, другой паял ))). Кстати пишу на ноутбуке, а он продолжает кушать солнечную энергию, прошло уже 3 часа 5 минут(долго я однако пишу))), время 15:51, солнце уже хоть и светит но уже вечернее, так что сейчас мой нотик будет почуть разряжаться. Скажу сколько отработает сегодня мой ноутбук от солнечной панели, сразу в конце теста. Питается он на прямую от солнечной панели (это просто тест который контролируется), и батарейки ноутбуку хватает примерно на 1:10 - 1:30, от теста это время нужно будет в последствии отнять. Конечно если бы батареи были бы не за стеклом, а на прямую к солнцу, то они бы генерировали еще на 2 ампера больше чем это происходит за стеклом. Сегодня ток был примерно 4,2 - 4,5 ампера.
Ну это я отвлекся, сегодня пишу о задокументированном тесте, далее покажу вольтаж каторый генерировали собранные вместе батареи:

 И ток короткого замыкания:

Когда я был на балконе и соединял все батареи пайкой, то тучки покрыли небо и генерация уменьшилась до 1,71 ампера:

Покажу облачность:

                      И общий вид панелей:

Далее был произведен тест на ноутбуке(с которого я и пишу))), я подключил его напрямую к солнечным батареям(спасибо производителям ноутбука что электроника справилась с тестом ))). У меня есть ролик на ютубе который говорит о том что здесь написано, но не у всех есть быстрый интернет который способен качать ролики с интернета(в принципе блог для этого и создан, для вас дорогие подписчики, у которых нет быстрого интернета))). Сейчас наскриншотю ))) с теста с ролика фоток и выложу сюда. А вот и собственно и они:

Тест начался в 10:52

Батарея была заряжена на 98%:

спустя час времени:

спустя 2 часа:

несмотря на медленную разрядку, ноутбук показывал что он все время заряжается:

В итоге ноутбук в тот день проработал около 3-х часов что для облачной погоды очень хорошо, тем более что ноутбуку 5 лет и потребляет от энергию не как современные "Коре" :-).

говорящие скины )))

Результат

В самом конце добавлю видео с ютуба и опишу немного сегодняшний тест. Начался он в 12.45(если бы это было раньше то соответственно результат был бы лучше, так как с часу дня, до половины четвертого ноутбук вообще не разряжался) сейчас 17:05 и на зарядке 33%, ноутбук от экологически чистой энергии, проработал уже 4 часа 20 минут:

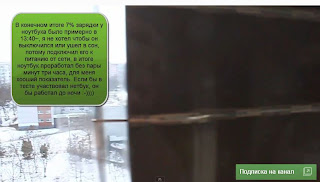

 Тестирование закончилось в 17:25 на батарее батарее было 7% заряда(дальше разряжать не хотел, это прибавило бы к тесту 5 - 10 минут)

Ну что скажу, я доволен результатом. Акрил зимой повел себя хорошо, не потрескался и не лопнул, пленка тоже ведет себя как надо, впереди лето и новые тесты в которых мы узнаем, как самодельная батарея переживет жаркий период. Ну и на последок видео с ютуба, у кого быстрый интернет качайте и смотрите:
